Kugelhähne haben Sie schon einmal gesehen. Sie sind überall – in Sanitäranlagen, Industrieleitungen, Gasleitungen, Wasseraufbereitung. Doch nicht alle Kugelhähne sind gleich aufgebaut. A 3-teiliger Kugelhahnguss ist die Grundlage für ein Ventil, das einfacher zu warten, zuverlässiger und langlebiger ist. Es wird „dreiteilig“ genannt, weil der Körper aus drei Teilen besteht – zwei Endkappen und einem Mittelteil. Durch diese Konstruktion können Sie das Ventil warten, ohne es aus der Rohrleitung ziehen zu müssen.
Dank des dreiteiligen Designs können Sie es vor Ort warten
Bei einem einteiligen oder zweiteiligen Kugelhahn müssen Sie das gesamte Ventil aus dem Rohr entfernen, um Dichtungen auszutauschen oder die Kugel zu reinigen. Ein dreiteiliger Kugelhahnguss ermöglicht es Ihnen, den Mittelteil von den Endkappen abzuschrauben und die internen Komponenten herauszuziehen, ohne die Rohrverbindungen zu beschädigen. Das ist eine enorme Zeitersparnis, wenn Sie ein System warten, das nicht für längere Zeit heruntergefahren werden kann.
Der Gussprozess bestimmt die Festigkeit des Ventils
Der Körper eines dreiteiligen Kugelhahns besteht aus Gussmaterialien – Edelstahl, Kohlenstoffstahl, Messing oder Sphäroguss. Ein Hersteller von Gussteilen für dreiteilige Kugelhähne verwendet Präzisionsgusstechniken, um ein Gehäuse zu schaffen, das frei von Porosität und Strukturfehlern ist. Der Guss muss dem Druck standhalten, korrosionsbeständig sein und über Jahre hinweg seine Formstabilität bewahren.
Die Materialwahl beeinflusst die Leistung
Unterschiedliche Flüssigkeiten, unterschiedliche Temperaturen, unterschiedliche Drücke. Ein dreiteiliger Kugelhahnguss ist in verschiedenen Materialien erhältlich. Edelstahl (CF8, CF8M) für korrosive Flüssigkeiten. Kohlenstoffstahl für Hochdruckanwendungen. Messing für Wasser und Luft. Das Material muss den Einsatzbedingungen entsprechen, sonst hält das Ventil nicht.
Der Mittelteil
Dies ist der Hauptkörper, der den Ball und die Sitze hält. Ein Hersteller von Gussteilen für dreiteilige Kugelhähne fertigt den Mittelteil mit präzisionsgefertigten Bohrungen, die die Kugel und die Dichtungen halten. Die Innenflächen müssen glatt sein, damit sich die Kugel frei und ohne Undichtigkeiten drehen kann.

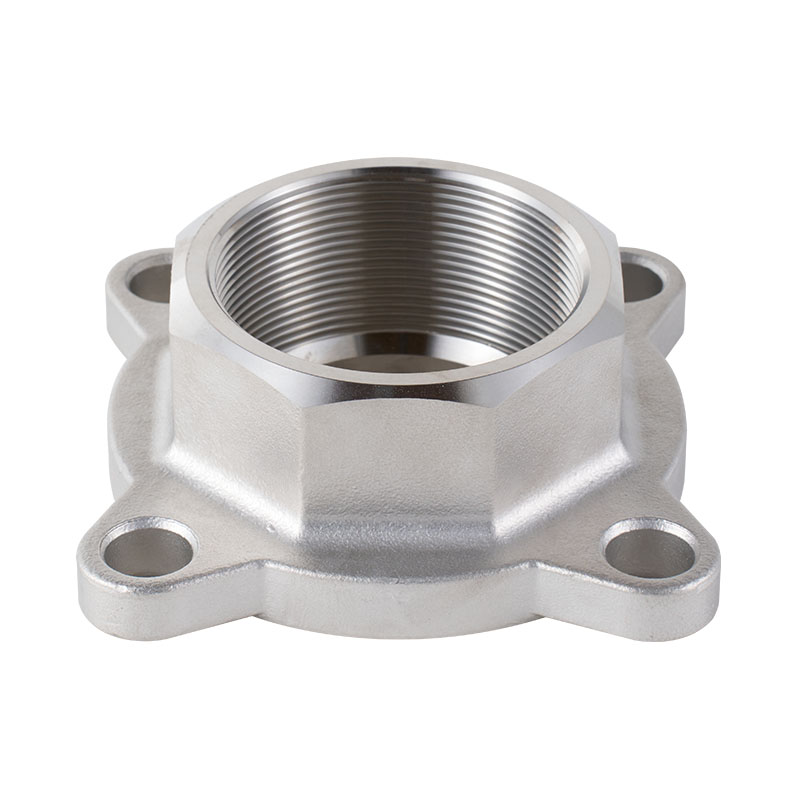

Die Endkappen
Diese werden am Mittelteil angeschraubt. Ein dreiteiliger Kugelhahnguss verfügt über Endkappen, die separat gegossen und dann so bearbeitet werden, dass sie zum Mittelteil passen. Sie verfügen über Gewinde-, Flansch- oder Schweißenden zum Anschluss an die Rohrleitung. Die Passflächen müssen flach und genau sein, um beim Zusammenschrauben eine leckagefreie Abdichtung zu gewährleisten.
Der Ball und die Sitze
Die Kugel ist das rotierende Element, das den Durchfluss steuert. Es wird aus einem Guss- oder Schmiederohling gefertigt und anschließend glatt poliert. Die Sitze sind die Dichtungselemente – normalerweise PTFE, verstärktes PTFE oder Metall – die gegen die Kugel abdichten. Ein Hersteller von dreiteiligen Kugelhahngussteilen stellt sicher, dass die Kugel und die Sitze für eine dichte Abdichtung auf das Gehäuse abgestimmt sind.
Die Schrauben und Hardware
Die drei Abschnitte werden durch Bolzen oder Bolzen zusammengehalten. Ein Hersteller von dreiteiligen Kugelhahngussteilen verwendet hochfeste Hardware, die dem Druck und der Temperatur des Betriebs standhält. Die Schrauben werden vorschriftsmäßig angezogen und die Dichtungen dichten die Verbindungen ab.
Allgemeine Spezifikationen für dreiteilige Kugelhahngussteile:
Chemische und petrochemische Verarbeitung
Korrosive Flüssigkeiten, hohe Temperaturen, hohe Drücke. Ein dreiteiliger Kugelhahn aus Edelstahlguss ist in Chemieanlagen Standard. Das Design ermöglicht eine Wartung ohne Abschaltung der gesamten Prozesslinie – entscheidend für den kontinuierlichen Betrieb.
Öl- und Gaspipelines
Rohrleitungsventile müssen zuverlässig und wartungsfähig sein. Ein dreiteiliges Kugelventilgussteil ermöglicht es dem Bediener, das Ventil zu warten, ohne das Rohr zu durchtrennen oder das System herunterzufahren. Die Gehäuse aus Kohlenstoffstahlguss halten dem Druck stand und die verschraubte Konstruktion ermöglicht den Zugang zum Reinigen und zum Austauschen der Dichtungen.
Wasser- und Abwasseraufbereitung
Wasser ist nicht aggressiv, die Umgebung jedoch schon. In Wasseranwendungen ist ein dreiteiliger Kugelhahn aus Sphäroguss oder Messing üblich. Durch die verschraubte Konstruktion können Dichtungen bei Verschleiß einfach ausgetauscht werden.
Stromerzeugung
Dampf und Wasser mit hoher Temperatur erfordern Ventile, die dem Druck standhalten. Ein dreiteiliger Kugelhahnguss aus hochwertigem Edelstahl oder legiertem Stahl bewältigt die schwierigen Bedingungen. Das Design ermöglicht die Wartung während geplanter Ausfälle.
Materialqualität
Das Gussmaterial muss zur Leistung passen. Ein dreiteiliger Kugelhahnguss in der falschen Güteklasse hält nicht lange. CF8M ist für korrosiven Einsatz besser als CF8. WCB eignet sich gut für gemäßigte Temperaturen, aber nicht für starke Hitze. Machen Sie sich mit Ihren Betriebsbedingungen vertraut, bevor Sie Angaben machen.
Gussqualität
Porosität, Einschlüsse und Schrumpfung sind Mängel, die die Druckhaltung beeinträchtigen. Ein Hersteller von Gussteilen für dreiteilige Kugelhähne mit guter Qualitätskontrolle verwendet Röntgen- oder Farbeindringprüfungen, um interne Fehler zu erkennen. Wenn sie nicht testen, kaufen Sie nicht.
Bearbeitungsgenauigkeit
Der Gusskörper muss mit engen Toleranzen bearbeitet werden, damit das Ventil ordnungsgemäß abdichtet. Ein dreiteiliger Kugelhahnguss, der nicht den Spezifikationen entspricht, kann undicht werden oder sich verklemmen. Der Hersteller sollte über CNC-Bearbeitungsmöglichkeiten und dokumentierte Qualitätsprüfungen verfügen.
Sitzkompatibilität
Das Sitzmaterial muss mit der Flüssigkeit und der Temperatur zusammenarbeiten. PTFE ist für die meisten Anwendungen Standard, hat jedoch eine Temperaturgrenze. Für höhere Temperaturen oder abrasive Flüssigkeiten sind verstärkte PTFE- oder Metallsitze erforderlich. Der Ventilkörper muss das von Ihnen benötigte Sitzmaterial aufnehmen.
Prüfung und Dokumentation
Jedes Ventil sollte einem Drucktest unterzogen werden, bevor es das Werk verlässt. Ein Hersteller von Gussstücken für dreiteilige Kugelhähne sollte Prüfzertifikate vorlegen – hydrostatischen Gehäusetest und Sitzdichtheitstest. Wenn sie die Tests nicht dokumentieren können, ist das Ventil nicht geprüft.
Hardware-Qualität
Die Schrauben und Dichtungen, die die drei Teile zusammenhalten, sind von entscheidender Bedeutung. Ein Hersteller von Gussstücken für dreiteilige Kugelhähne sollte korrosionsbeständige Schrauben (rostfrei oder beschichtet) und Dichtungen verwenden, die den Betriebsbedingungen entsprechen. Fällt die Hardware aus, ist das Ventil undicht.
Durch den dreiteiligen Guss des Kugelhahns erhalten Sie ein Ventil, das auf Langlebigkeit ausgelegt ist und sich leicht am Laufen halten lässt. Das dreiteilige Design bedeutet, dass Sie es zur Wartung nicht aus der Leitung herausschneiden müssen. Die Gussqualität, die Materialgüte und die Bearbeitungsgenauigkeit bestimmen die Leistung. Und der Hersteller dahinter – ob er testet, prüft und dokumentiert – macht den Unterschied. Wählen Sie eine, die das tut.
